开发环境篇

实验中出现了Xshell7输入无响应的问题：平时写代码时最后常使用Ctrl+S保存代码，而在Xshell中该热键是阻断向终端输出内容的指令。解决方案是通过 Ctrl+Q 恢复向终端输出内容。同时发现这个快捷键会和QQ冲突，可以退出QQ后执行。并且，可通过修改热键对应让工具更符合使用习惯。

ARM 拆炸弹

需要关注不同架构下，寄存器的不同机制。

也许是因为ARM的流水线机制等相关，传参和返回均使用x0；而x86其汇编代码中不涉及对%esi的修改，基本操作均在拷贝至%rbp等寄存器进行。

上述问题直接导致无法定位sscanf对应的格式化输入指令地址，需要stepi到对应位置后print 或 x/s。

注意负数除法的向上取整策略。

以下附部分实验报告（根据学术诚信，有略改，不公布代码，仅公布删减版思路，禁止抄袭）：

【准备工作】

1. vim分析bomb.t，纵览发现explode_bomb和phase_1等函数，搜索phase和bomb找到后续阶段处理的一些目标函数：phase_1(2,…,6),secret_phase，以下是其中一次的截图：

   vim分析bomb.s，分析结果同上。以下是截图：



   【阶段一】

2. 根据准备工作，explode_bomb语义上即为爆炸指令，显然我在运行gdb时会将其设置断点：。以下拆炸弹过程会重复此步骤，不再赘述。

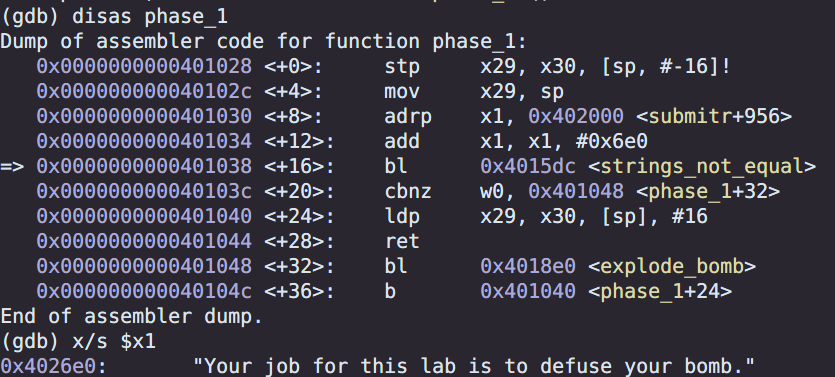

3. 分析phase_1的汇编代码，



4. 可见，x1为传入strings_not_equal的值。设置断点phase_1，通过step达到该函数后，得到x1对应的字符串：

5. 将答案略写入ans，进入阶段二。

【阶段二】

1. 吸取上一阶段的教训（见上下大点分析），现在我们准备好在当前函数分析汇编代码。

语义可见，我们需要找到正确的六个数字。由前面的cbnz和cmp指令可见，第一个数是0，第二个数是1，否则直接炸了；反汇编read_six_numbers可以发现，数字分别存储在：x1,x1+4,x1+8,x1+12,x1+16,x1+20地址。

确实是输入6个整数。

分析+56到+88代码可知，我们需要输入一个斐波那契数列。因此答案为：略 写入ans文件。

【阶段三】

1. 反汇编phase_3函数，片段很长截图不完。

2. 分析输入形式：

我们相对于上阶段找寻相关sscanf信息前做个预估计，观察到写入内存的位数差异(23-24-28)，可以合理推定：输入形式：整数+字符+整数。由此可以省去了不断stepi以观察x1的步骤（参考下文阶段一的问题分析）。

验证正确：。

3. 分析得到信息

• 由第一个cmp指令知道，返回了读入的数据量：3个。

• 接下来显然是一系列分支结构，设数据分别为(int)a,(char)b,(int)c，则a分为（<3,=3,=4,=5,=6,=7）六类（>7会爆炸），对应的分支执行两个操作——为b和c确定定值，不相等即爆炸。如我分析的a = 2情况，可对应出b = 116 ， c = 656定值。与此匹配，得到答案：略写入ans。（答案不唯一）

【阶段四】

1. 分析phase_4的汇编代码，并且得到需要读入两个数，记为a，b：且a==6.

2. 可见当 b<略时，炸弹才不会爆炸，（w0 = b, w1 = 0, w2 =14）作为func4的参数进行调用，直到返回w0 = 6才退出，否则爆炸；下分析func4的汇编代码：

模拟执行：

w3 = w2 – w1; //=14 （1110B）

w3 = w3 + w3 >> 31;//加符号位。此处为+0，无影响。

w3 = w1 + w3 >> 1;// w3 = w1 + w3/2;此时为7.

进入 w3 < b分支。以上的移位处理可能是处理Tmin等情况。接下来是：

[1]当w3 < b, return 2 * func4(w3 + 1, w3) + 1;

[2]当w3 > b ,return 2 * func4(w1, w3 – 1);

[3]当w3 == b, return 0;

由我们需要返回值为6倒推，得到结果：b的值为略.由前面分析，后一个数不为略爆炸，得到结果略，写入ans。

推导过程：

6 = 2 * 3 = 2 * （2 * 1 + 1） = 2 * （2 * （2 * 0 + 1）+ 1 ） )

根据递归树，func4（0,14）对应的w3 = 7>b调用分支[2],即调用了func4（0,6）；

根据递归树，func4（0,6）对应的w3 = 3<b调用分支[1]，即调用了func4（4,6）；

根据递归树，func4（4,6）对应的w3 = 5<b调用分支[1]，即调用了func4（6,6）；

根据递归树，func4（6,6）对应的w3=6==b，调用分支[3]，返回0.

【阶段五】

1. 得到汇编代码和输入格式——有一个和阶段一同名的string_length，那应该是字符串了，且长度为6.存在x2相关内存。



   简单分析可知，循环判断六次，也就是对六个字符分别进行操作。

   分析函数的执行过程，可知，对x2中的六个字符逐一取对应位数后四位作为下标获得数组中对应元素，要使加和的结果为略。

   数组（4位可以对应16个状态）：



   我们可以凑出如下组合：

   64 = 16+16+16+10+3+3,ASCii码后四位为0101有EeuU，0001的有aA，0111的有Gg等。

   于是可以构造一个可行的答案：略。并写入ans。

   【阶段六】

1.phase_6的汇编代码也很长，在此略去截图。注意到有函数“read_six_numbers”，说明我们需要输入6个数字。当然没有前面阶段三的分支简单，这段代码多次跳转，我在草稿纸上作了一定的流程梳理，发现:

• 拆弹条件是：w0 == w1；此前经过一系列的交换操作（ldr，str对），其多次大小判断可以推测其为按照一定规则交换输入的六个数字，目标是达到 ： w1 始终 <= w0，也就是升序排列。也就是说，链表排序。

既然发现了这点，我们不妨先看看数据的存储地址和交换策略。其中先对于首元素值- 1和5的比较处理及后续跳转说明了取值范围——不能大于6；

• 并且，上述处理完w21对应的数字后,继续处理w19 = x21 + 1,直到处理完六个数，其中当存在w0 == w1 时，炸弹也会爆炸，所以六个数字应该是互不相同的；由于涉及一些无符号数的比较，我们推测答案是略的一种排列；

• 以上处理结束后进行寻址，其中以x3为下标，x5和x6为两端表示链表，w2表示w3对应的值。

2. 接下来处理一连串的数据交换对，我们发现x1为adrp取的地址，不妨研究一下地址里面有什么：

很好，是六个节点和数据值。说明有数据域和指针域，符合字节数。于是：得到变序后的序列升序：略得到结果；

将答案写入ans。

【阶段七】秘密炸弹

1. 我们发现了还有secret_phase和phase_defused函数，接下来研究一下如何拆掉这个炸弹。

2. 运行时发现没有给我们输入的机会，需要寻找入口。于是很自然地反汇编涉及到的函数：

在phase_defused函数中找到了相关信息。分析之。

映入眼帘的是“老朋友”adrp，根据前面的经验我们当然应该观察附近的地址，于是发现了输入“两个整数和一个字符串”，合理推断应该在phase4进入，且加入“DrEvil”（恰好是<+112>中匹配的字符串~)

3. 寻找拆弹方法

回到前面分析secret_phase 的汇编代码，可以发现：

（1）我们要使fun7的返回值为略；

（2）我们需要输入一个不超过1000的数字串；

（3）分析fun7的汇编代码，可见其递归调用返回：

[1]w3 > w1 时，返回 2fun7(w)；

[2] else，返回 2fun7(w) + 1；

根据常识可知，应该对应二叉树的左右孩子；因为最终返回6，所以其从根节点到目标的路径为LRR（0-1-3-6）.这种分析方式在phase_5也使用过。

（4）接下来我们就要寻找对应的树了。

断点至此，观察周围地址：

和以前思路一样，观察调用fun7函数时adrp附近的地址情况：

由二叉树的定义可知，我们取第略个数据域。得到答案：略.

【总览】答案

不公布

【总体思路与感受】本次实验均依照“分析汇编代码”的核心进行。其中大部分是通过纸上画出运行间调度关系处理的，遇到复杂问题时便通过观察地址信息找到突破口。其实拆弹的分析过程思路多样，且不唯一，以“运行时观察地址”也许比我这种直接还原代码逻辑来得简单有趣，但因为时间紧张我也无暇过多研究了。于是建议老师可以筛选展示一些优质、不同、有创意的分析思路和解决方案供我们参考学习，如此也能帮助我们深入理解这个实验。

【问题1】在拆炸弹一时，x1对应的串始终为“”（空）。

【解决方案】解决花了约1.5小时，十分酸爽，解决方案已展现在实验过程中：不应只设置explode_bomb断点，还要设置phase_1断点，在调用函数时，读取x1对应的字符串。为什么x1的值发生了变化呢？我们不妨观察一下strings_not_equal的汇编代码：

涉及到很多次对x1寄存器的修改，最后返回的应该是修改到最后——串的末尾的值，进而x指令只能打印到空串了。

而为什么x86版本没有出现这样的问题呢？我们不妨取其汇编代码进行对比：

发现x86其汇编代码中不涉及对%esi的修改，基本操作均在拷贝至%rbp等寄存器进行。说明我的猜测正确。

这也许是因为ARM的流水线机制等相关，传参和返回均使用x0。

同时，为了验证这个结论，我不小心把炸弹爆了一次……且验证了爆了之后x1的地址仍然是结果串末。

本来还想多研究一下两个架构的区别的，发现从phase_2开始题目就大不同了，后面就不多做对比分析了。

【问题3】phase_4中func函数的逻辑移位和算术移位作用是什么？

【解决方案】在拆炸弹时，由于未涉及负数，这个移位的妙处未能显现。实际上，可以看出w3>>31是一个符号位数，直接控制了后续w3>>1项中的结果，整合这两条语句可以说是：

1. 当w3为非负数，该项 = w3/2;

2. 当w3为负数，该项 = （w3 + 1）/2；

   可以看出，这个移位控制了负数除法的向上取整。

【问题4】分析phase_6中的汇编代码时，逻辑混乱

【解决方案】转换角度。上面的实验中其实展现了adrp指令后的地址有一些重要信息，我们尝试通过观察地址附近的内容，顺藤摸瓜地找到了突破口，避免了繁琐的代码模拟。

缓冲区溢出

实验纲领：

画出栈，模拟指令的执行，即可解决。由于我校也使用的x86网上有许多思路型教程了，在此略。

Linux0.11-IO

下面介绍我的字符串处理思路：

考虑在console.c中nr--的循环中：

• 设置计数器cnt = 0，每次数字匹配，则+1，若cnt = 10，则执行上述[1];

• 当当前处理的字符c = ‘-’且cnt = 10 时，执行上述[2]。

  但是，若受到学号前干扰数字的影响，如“202020…….”，会导致异常。因此，建立临时字符串数组tmp，读入数字进行匹配，于此同时也产生了一个问题：数字连续超过tmp的大小，会出bug。

（由于修改的是console.c，需要按下回车，tty的数据流才会逐步传给console.c进行操作）
